Стабилизатор напряжения IS3120RT (20 кВА)

Обзор стабилизаторов напряжения IS3110RT, IS3115RT и IS3120RT

Инверторный стабилизатор напряжения IS3120RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) предназначен для обеспечения качественным сетевым напряжением в сети 380 В любой однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 20 кВА/16 кВт, например:

• серверов и персональных компьютеров;
• сетевого и телекоммуникационного оборудования;
• производственной техники;
• электроники отопительного и котельного оборудования;
• электрочувствительной бытовой техники для дома.

IS3120RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3120RT является устройством нового поколения, принцип его работы заключается в двойном преобразовании переменного тока, которое обеспечивает:

• мгновенную реакцию на отклонения напряжения (0 мс);
• коррекцию сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
• непрерывное электропитание нагрузки напряжением синусоидальной формы;
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

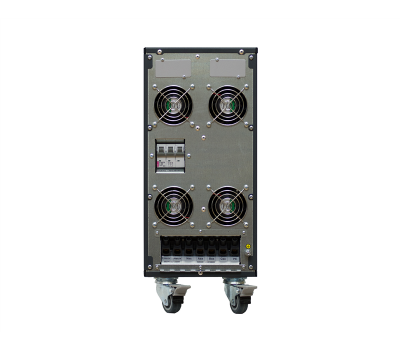

В стабилизаторе используется интеллектуальная система охлаждения четырьмя вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА (в зависимости от скорости вращения).

Установка и подключение

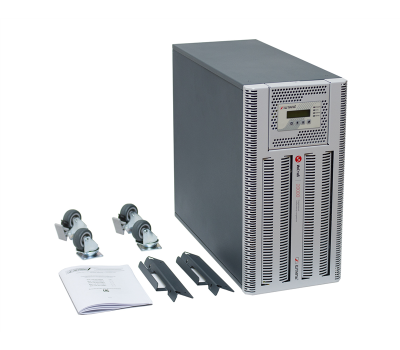

В комплект поставки IS3120RT входит набор деталей, позволяющих устанавливать стабилизатор двумя способами:

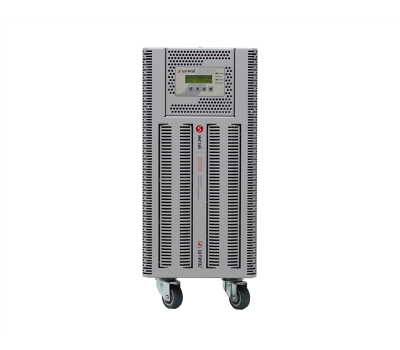

• вертикально на ровной горизонтальной поверхности (на поворотные колеса);

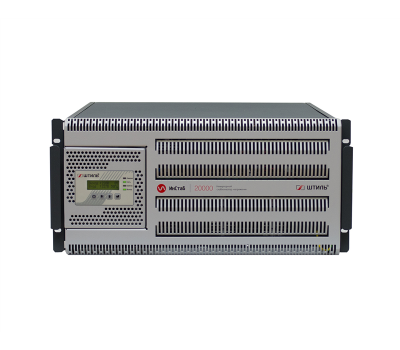

• горизонтально в 19-дюймовые направляющие стоечных шкафов.

Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

IS3120RT также оснащен панелью управления, которая имеет возможность поворачиваться на 90° при смене положения стабилизатора (вертикальное/горизонтальное).

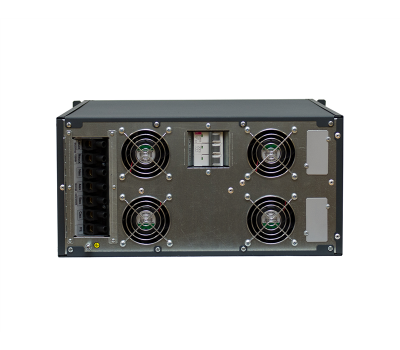

Устройство обладает клеммными колодками, в которые удобно подключается нагрузка и сетевое питание.

Индикация

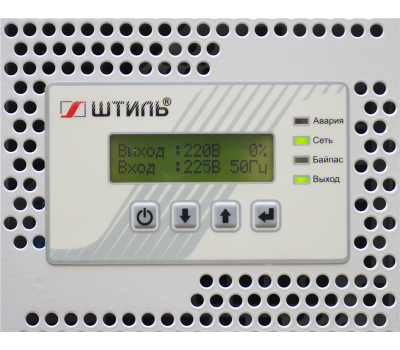

Стабилизатор имеет ЖК-дисплей и светодиодные индикаторы:

• «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
• «Сеть» – светится при допустимом сетевом напряжении;
• «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
• «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

• значение входного напряжения по каждой фазе;
• частота входной сети и процент загрузки;
• активная и полная мощность подключенной нагрузки;
• режим работы и наличие аварий с указанием причин.

На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в ЭКО-режиме и др.

Защита

IS3120RT оснащен современной защитой с автовосстановлением после коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

Электронный байпас обеспечивает автоперевод питания нагрузки на сеть при перегрузке, сбоях в работе стабилизатора или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

Средства мониторинга

Модель IS3120RT оснащена слотами для установки плат локального/дистанционного мониторинга работы.

С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Платы расширения имеют следующие интерфейсы:

• RS-232 и RS-485;
• mini-USB и USB;
• «сухие» контакты;
• Ethernet.

Мониторинг работы стабилизатора с платой расширения выполняется через web-интерфейс или ПО «Shtyl Device Manager» (SDM).

Платы расширения не входят в базовую комплектацию, их заказ осуществляется дополнительно.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

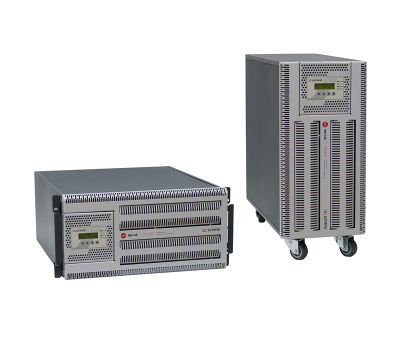

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов КомплектацияСтабилизатор напряжения IS3120RT шт. Колесо поворотное шт. Кронштейн для горизонтального крепления шт. Руководство по эксплуатации шт. Гарантийный талон шт. Упаковка (деревянный ящик) шт.
