Стабилизатор напряжения IS3115RT (15 кВА)

Обзор стабилизаторов напряжения IS3110RT, IS3115RT и IS3120RT

Инверторный стабилизатор напряжения IS3115RT с уникальной конфигурацией, трехфазным входом и однофазным выходом, используется для защиты от нестабильного напряжения в сети 380 В отдельных однофазных приборов или всей однофазной нагрузки в доме, офисе или на производстве суммарной мощностью до 15 кВА/13,5 кВт, например:

• электроники систем водоснабжения и отопления;
• компьютерного и серверного оборудования;
• систем безопасности;
• телекоммуникационного и промышленного оборудования;
• диагностических медицинских аппаратов небольшой мощности.

IS3115RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3115RT – это стабилизатор напряжения нового поколения, работа которого основана на принципе двойного преобразования переменного тока, за счет чего достигается:

• мгновенная реакция на отклонения напряжения (0 мс);
• коррекция сетевого напряжения в широком диапазоне (90-310 В) и с высокой точностью (±2%);
• непрерывное электропитание нагрузки напряжением синусоидальной формы;
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

Охлаждение обеспечено четырьмя малошумными вентиляторами с адаптивной скоростью вращения. Уровень шума на расстоянии 1 м от прибора составляет от 42 дБА до 64 дБА.

Установка и подключение

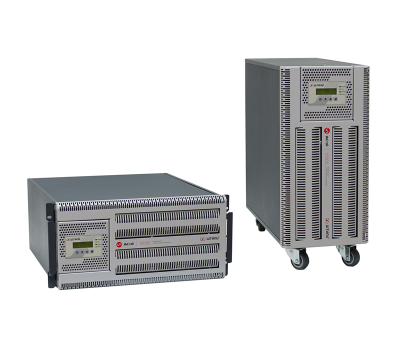

IS3115RT имеет универсальное исполнение и предназначен для установки двумя способами:

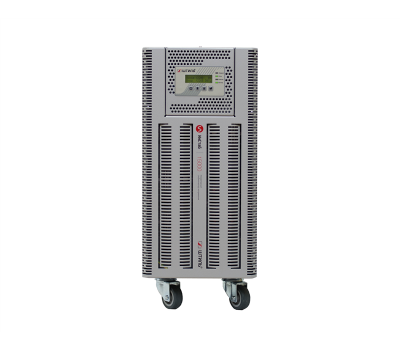

• вертикально на ровной горизонтальной поверхности (на поворотные колеса);

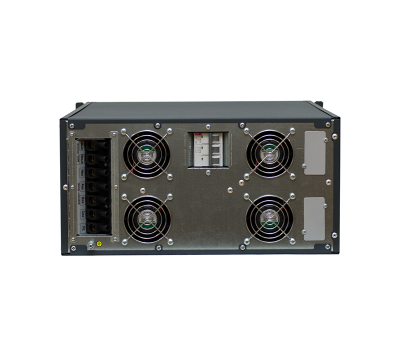

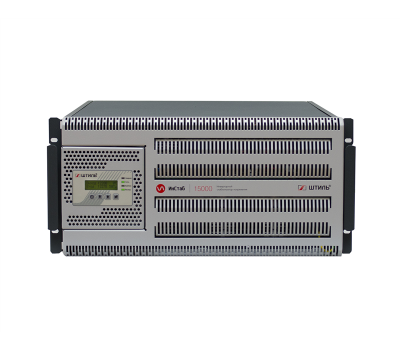

• горизонтально в 19-дюймовые направляющие стоечных шкафов.

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства.

Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

Стабилизатор имеет панель управления, которая поворачивается на 90° при смене положения устройства (вертикальное/горизонтальное).

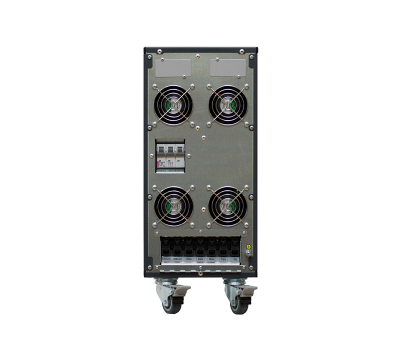

Для подключения к трехфазной сети и однофазной нагрузке в IS3115RT имеются клеммные колодки.

Индикация

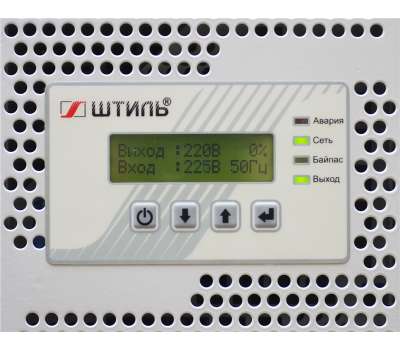

Устройство оснащено ЖК-дисплеем со светодиодными индикаторами:

• «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
• «Сеть» – светится при допустимом сетевом напряжении;
• «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
• «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

• значение входного напряжения по каждой фазе;
• частота входной сети и процент загрузки;
• активная и полная мощность подключенной нагрузки;
• режим работы и наличие аварий с указанием причин.

На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и др.

Защита

Система защиты с автовосстановлением обеспечивает гарантированную безопасность нагрузки и самого стабилизатора при возникновении: коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

Электронный байпас служит для автоперевода питания нагрузки на сеть при перегрузке, сбоях в работе прибора или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

Средства мониторинга

Модель IS3115RT предусматривает локальный/дистанционный мониторинг работы.

Для этого на задней панели устройства предусмотрено два слота для установки плат расширения, которые имеют следующие интерфейсы:

• RS-232 и RS-485;
• mini-USB и USB;
• «сухие» контакты;
• Ethernet.

С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Мониторинг работы стабилизатора с установленной платой расширения может осуществляться через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

Заказ плат осуществляется дополнительно.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Большой срок службы

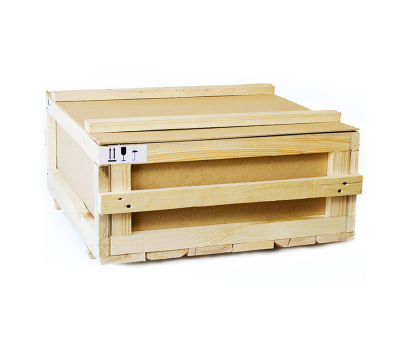

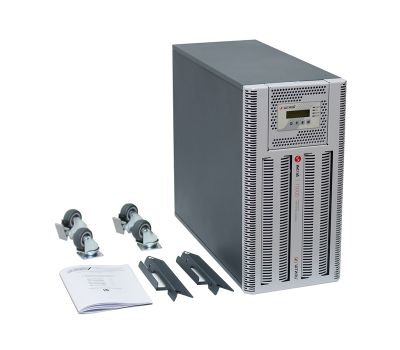

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов КомплектацияСтабилизатор напряжения IS3115RT шт. Колесо поворотное шт. Кронштейн для горизонтального крепления шт. Руководство по эксплуатации шт. Гарантийный талон шт. Упаковка (деревянный ящик) шт.
