Стабилизатор напряжения IS3106RT (6 кВА)

Обзор стабилизаторов напряжения IS3110RT, IS3115RT и IS3120RT

Инверторный стабилизатор напряжения IS3106RT с конфигурацией 3 в 1 (трехфазным входом и однофазным выходом) обеспечит надежную защиту от нестабильного напряжения в сети 380 В однофазной нагрузки бытового, коммерческого или производственного применения суммарной мощностью до 6 кВА/5,4 кВт, например:

• компьютерного и серверного оборудования;
• телекоммуникационной техники и систем связи;
• дорогостоящей бытовой электротехники, в том числе котельного и отопительного оборудования;
• промышленного оборудования;
• систем безопасности и видеонаблюдения.

IS3106RT обеспечивает подключение однофазной нагрузки к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3106RT является стабилизатором напряжения последнего поколения с бесступенчатой технологией двойного преобразования электроэнергии, за счет которой устройство получило расширенные технические возможности, в частности:

• мгновенную реакцию на отклонения напряжения (0 мс);
• коррекцию сетевого напряжения в широком диапазоне (90-310 В);
• непрерывное электропитание нагрузки напряжением синусоидальной формы и максимальной точности (±2%);
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

Охлаждение выполняется двумя малошумными вентиляторами. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА (в зависимости от скорости работы).

Установка и подключение

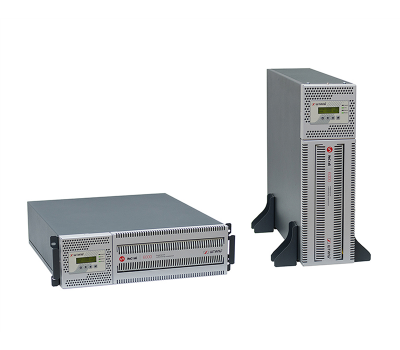

IS3106RT имеет универсальное исполнение и предназначен для установки двумя способами:

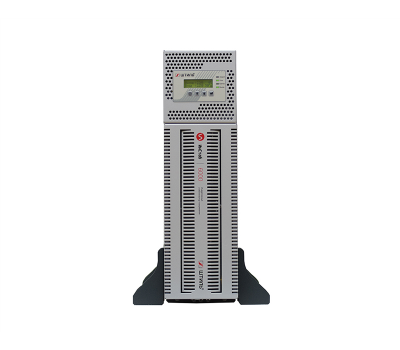

• вертикально на ровной горизонтальной поверхности (на специальные упоры);

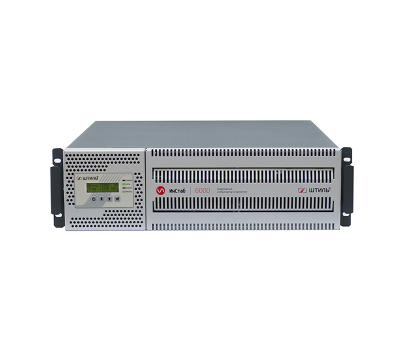

• горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов.

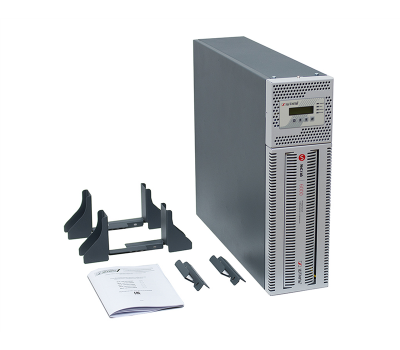

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

Стабилизатор имеет панель управления, которая поворачивается на 90° при смене положения устройства (вертикальное/горизонтальное).

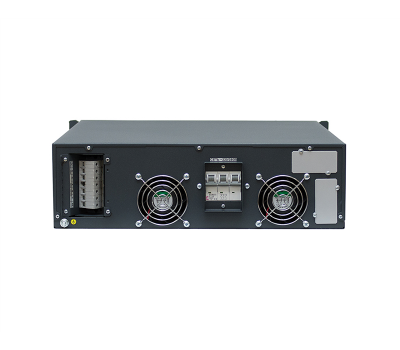

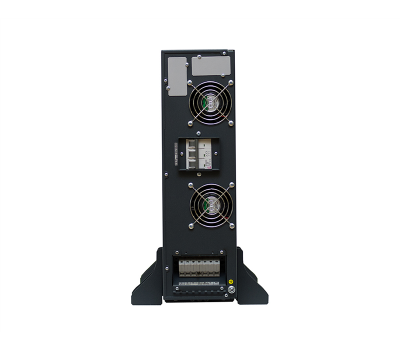

Подключение прибора к сети и электропитание нагрузки выполняется через клеммные колодки, размещенные на тыльной стороне корпуса.

Индикация

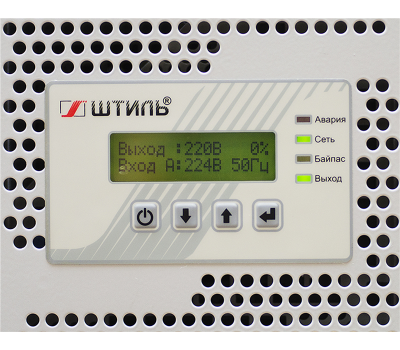

Устройство оснащено цифровым многофункциональным ЖК-дисплеем со светодиодными индикаторами:

• «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
• «Сеть» – светится при допустимом сетевом напряжении;
• «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
• «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

• значение входного напряжения по каждой фазе;
• частота входной сети и процент загрузки;
• активная и полная мощность подключенной нагрузки;
• режим работы и наличие аварий с указанием причин.

На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и другие параметры.

Защита

Модель IS3106RT имеет систему электронной защиты с автовосстановлением после короткого замыкания, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе.

Устройство оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

Электронный байпас выполняет автоперевод питания подключенных приборов на сеть при перегрузке, сбоях в работе или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

Средства мониторинга

Стабилизатор напряжения IS3106RT оснащен двумя слотами для установки плат расширения интерфейсов, позволяющих выполнять локальный/дистанционный мониторинг работы.

С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Поддерживаются следующие интерфейсы:

• RS-232 и RS-485;
• mini-USB и USB;
• «сухие» контакты;
• Ethernet (протоколы: SNMP/Web /Modbus TCP).

Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Большой срок службы

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов КомплектацияСтабилизатор напряжения IS3106RT шт. Упор для вертикальной установки шт. Кронштейн для горизонтального крепления шт. Руководство по эксплуатации шт. Гарантийный талон шт. Упаковка (картонный короб) шт.
