Стабилизатор напряжения IS3108RT (8 кВА)

Обзор стабилизаторов напряжения IS3110RT, IS3115RT и IS3120RT

Инверторный стабилизатор напряжения IS3108RT с уникальной конфигурацией 3:1 (трехфазным входом и однофазным выходом) надежно защищает от перепадов напряжения в сети 380 В однофазную нагрузку широкого спектра применения суммарной мощностью до 8 кВА/7,2 кВт, например:

• компьютерное и серверное оборудование;
• телекоммуникационную технику;
• дорогостоящую бытовую электротехнику, в том числе котельное и отопительное оборудование;
• промышленное оборудование;
• системы безопасности и видеонаблюдения.

IS3108RT обеспечивает подключение однофазной нагрузки к трехфазной сети с равномерной загрузкой всех питающих фаз, что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

IS3108RT – это стабилизатор напряжения с бесступенчатым двойным преобразованием напряжения, за счет которого устройство получило расширенные технические возможности, в частности:

• мгновенную реакцию на отклонения напряжения (0 мс);
• коррекцию сетевого напряжения в широком диапазоне (90-310 В) и c максимальной точностью (±2%);
• непрерывное электропитание нагрузки напряжением синусоидальной формы;
• бесперебойное питание нагрузки при кратковременном пропадании сетевого напряжения (до 200 мс).

Стабилизатор охлаждают два малошумных вентилятора с интеллектуальным принципом работы. Уровень их шума на расстоянии 1 м от прибора составляет от 40 дБА до 61 дБА.

Установка и подключение

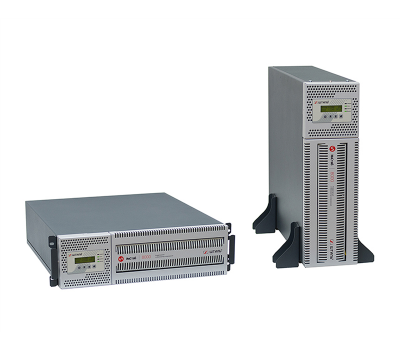

IS3108RT имеет универсальное исполнение и предназначен для установки двумя способами:

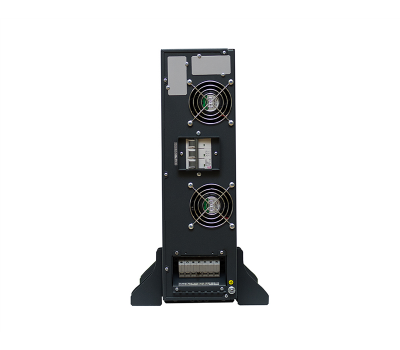

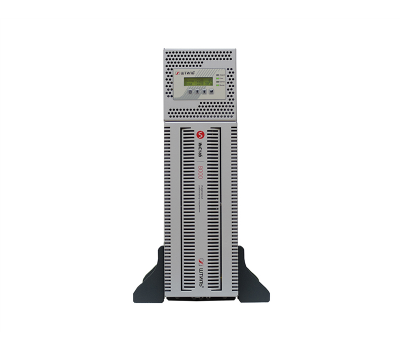

• вертикально на ровной горизонтальной поверхности (на специальные упоры);

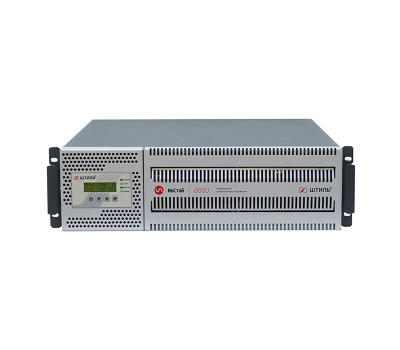

• горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов.

Все необходимые крепления для установки обоими вариантами входят в комплект поставки устройства. Для стоечной установки рекомендуется дополнительно приобрести «Комплект для монтажа в стойку» (подробнее на вкладке «Аксессуары»), который обеспечит горизонтальную поддержку стабилизатора и позволит сделать монтаж удобнее.

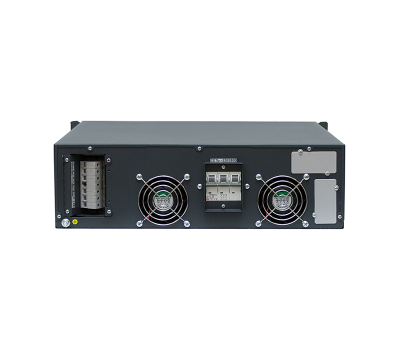

Электропитание нагрузки и подключение к сети выполняется через клеммные соединения.

Для удобства использования при смене положения стабилизатора (вертикальное/горизонтальное) панель управления прибора можно поворачивать на 90°.

Индикация

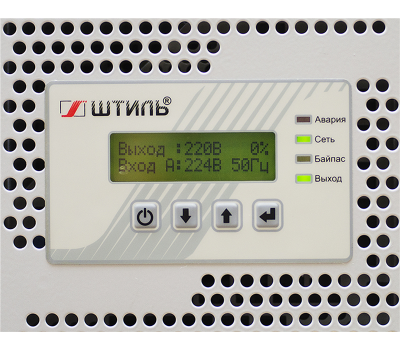

Контролировать работу стабилизатора можно с помощью цифрового ЖК-дисплея со светодиодными индикаторами:

• «Авария» – загорается при перегреве, перегрузке, аварии сети или неисправности прибора;
• «Сеть» – светится при допустимом сетевом напряжении;
• «Байпас» – загорается при переходе на байпас или в ЭКО-режим;
• «Выход» – светится, когда на нагрузку подано напряжение.

Информация на ЖК-дисплее:

• значение входного напряжения по каждой фазе;
• частота входной сети и процент загрузки устройства;
• активная и полная мощность подключенной нагрузки;
• режим работы стабилизатора и наличие аварий с указанием причин.

На дисплее настраиваются: выходное напряжение (в диапазоне 220-240 В с шагом 5 В), режим работы («Стабилизация» или «ЭКО»), режим электронного байпаса («Авто», «Включить обвод», «Не использовать»), режим запуска («Автостарт» или «По кнопке»), верхняя и нижняя границы допустимого диапазона напряжения в режиме «ЭКО» и др.

Защита

IS3108RT оснащен современной многоуровневой системой защиты от коротких замыканий, сетевых аварий, длительной перегрузки по выходу, внутреннего перегрева и сбоев в работе стабилизатора.

Устройство также оснащено встроенной защитой от импульсных перенапряжений (варистор 2 кВ, 1/50 мкс) и фильтрами высоких частот (100 кГц – 30 МГц).

Встроенный электронный байпас выполняет автоперевод питания нагрузки на сеть при перегрузке, сбоях в работе IS3108RT или при выборе ЭКО-режима.

Внимание! На использование электронного байпаса в моделях с трехфазным входом и однофазным выходом накладываются определенные ограничения, поэтому по умолчанию он находится в режиме «Не использовать». Перед включением обязательно прочитайте об особенностях его работы в руководстве по эксплуатации!

Средства мониторинга

Модель IS3108RT имеет возможность локального/дистанционного мониторинга работы с помощью установки плат расширения.

Платы расширения имеют следующие интерфейсы:

• RS-232 и RS-485;
• mini-USB и USB;
• «сухие» контакты;
• Ethernet.

С полным списком плат, подходящих для данной модели, можно ознакомиться на вкладке «Аксессуары».

Устройство с установленными платами удобно контролируется через web-интерфейс или специальное ПО «Shtyl Device Manager» (SDM).

Обратите внимание, что платы не включены в стандартный комплект поставки и заказываются дополнительно.

Широкий рабочий диапазон входного напряжения

Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения

Мгновенное быстродействие

Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок

Высокая точность стабилизации

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Идеальная синусоидальная форма выходного напряжения

Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования

Схема без трансформатора

Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)

Питание нагрузки до 200 мс при пропадании сети

Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения

Полная электронная защита

От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора

Автоматический перезапуск при восстановлении после аварий

Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии

Полное цифровое управление

На основе высокопроизводительного цифрового сигнального процессора

Фильтрация помех

Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне 100 кГц - 30 МГц

Встроенный электронный байпас

Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора

Корректор коэффициента мощности на входе

Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть

Высокий КПД

Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату

Наличие режима ECO

Обеспечивает максимальную экономию энергии в условиях относительно качественного напряжения сети

Широкие возможности мониторинга

Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager

Универсальная установка

Позволяет устанавливать стабилизатор в виде напольного блока или горизонтально, например, в стойку

Малый вес и компактные размеры

Совместно с современным дизайном, обеспечивают удобное размещение в любом помещении

Большой срок службы

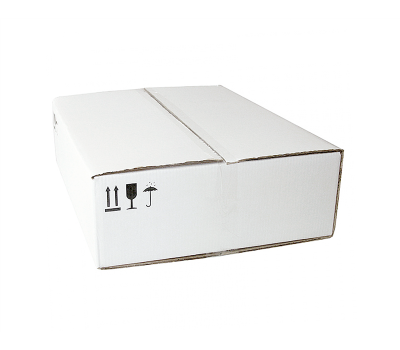

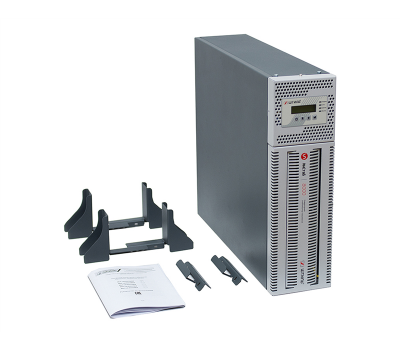

За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов КомплектацияСтабилизатор напряжения IS3108RT шт. Упор для вертикальной установки шт. Кронштейн для горизонтального крепления шт. Руководство по эксплуатации шт. Гарантийный талон шт. Упаковка (картонный короб) шт.
