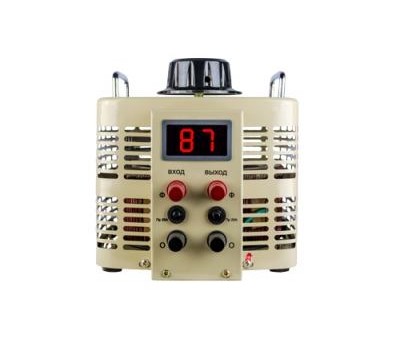

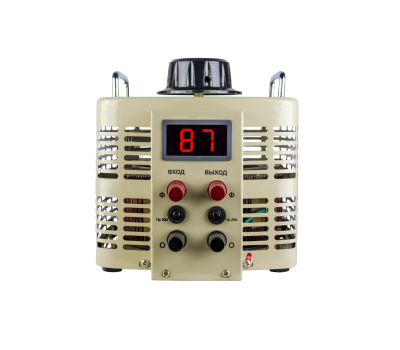

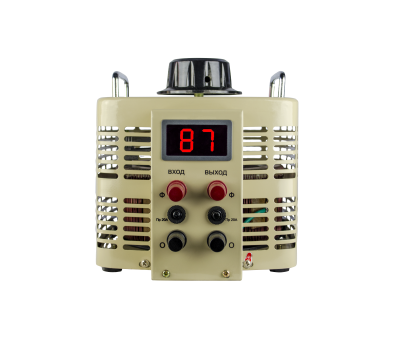

Лабораторный автотрансформатор Энергия ЛАТР однофазный TDGC2-10

Полное описание

Лабораторный автотрансформатор (ЛАТР) серии TDGC, TSGC предназначен для плавного регулирования фазного напряжения от 0 до 250В под нагрузкой без разрыва цепи в однофазной сети 220В 50Гц.

ВНИМАНИЕ! Эксплуатация изделия допускается квалифицированными специалистами. Не используйте ЛАТР для стабилизации напряжения, а также электропитания любых приборов бытового назначения. Для этой цели требуется другое оборудование.

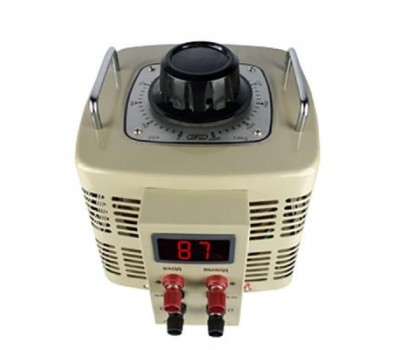

На верхней панели прибора имеется поворотная рукоятка, под которой расположена шкала с делениями. Регулировка напряжения производится путем поворота рукоятки.

Корпус снабжен клеммами для подключения электрокабелей, вольтметром, автоматом защиты от перегрузки и коротких замыканий.

Регулирование напряжения в широких пределах при определенной мощности нагрузки обеспечивается изменением коэффициента трансформации. Изменение коэффициента трансформации происходит за счет перемещения контакта подключения нагрузки по обмотке трансформатора.

Автотрансформатор выполнен на тороидальном магнитопроводе с навитой на нем медной обмоткой, имеющей открытую (неизолированную) дорожку, обеспечивающую электрический контакт нагрузки с обмоткой при помощи скользящего контакта - угольной щетки.

При перемещении щетки по обмотке трансформатора изменяется коэффициент трансформации и, как следствие, действующее значение выходного напряжения. При коэффициенте трансформации равном 1, вся электрическая энергия передается в нагрузку гальванически.

Преимущества

• Легкость и простота в эксплуатации
• Наличие защиты от перегрузки и коротких замыканий
• Цифровая индикация величины выходного напряжения

Технические характеристики
