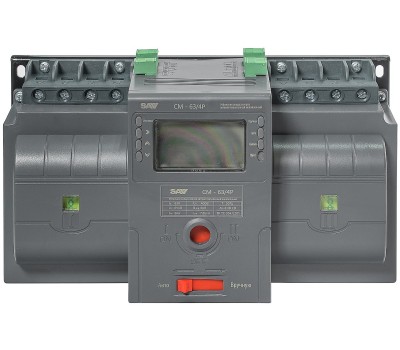

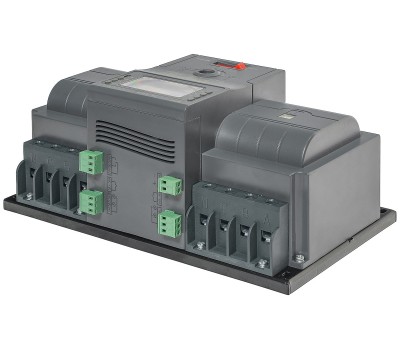

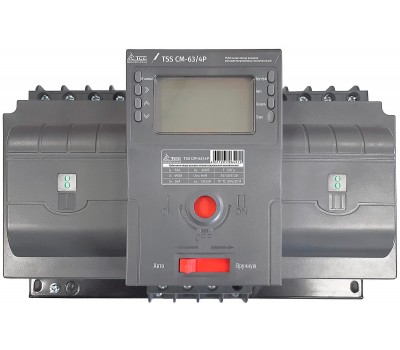

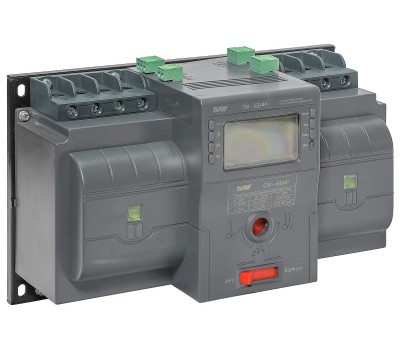

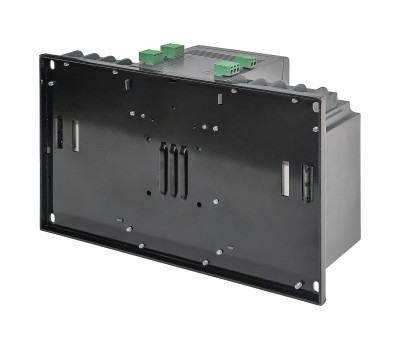

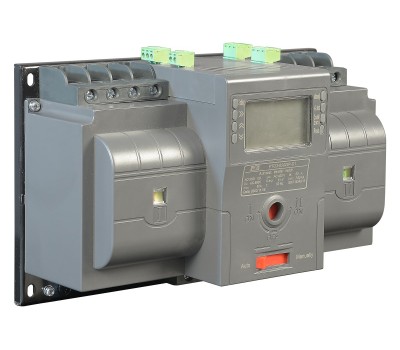

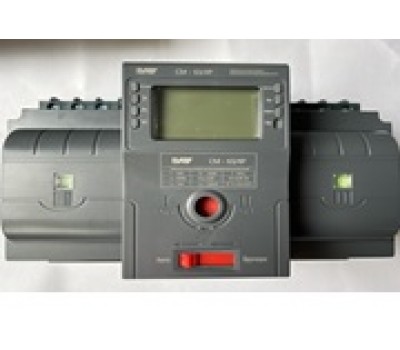

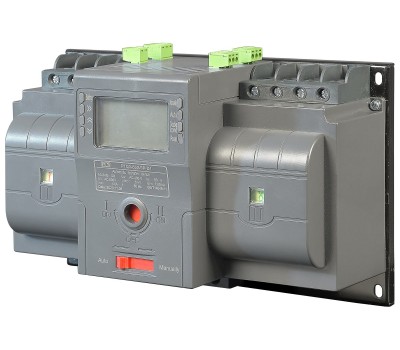

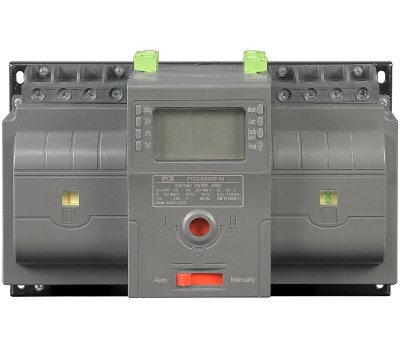

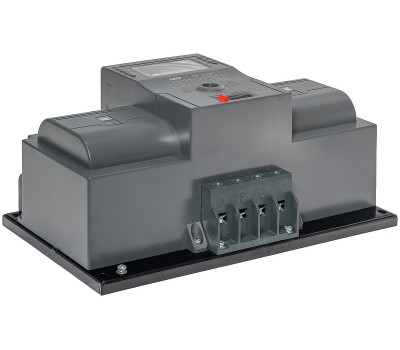

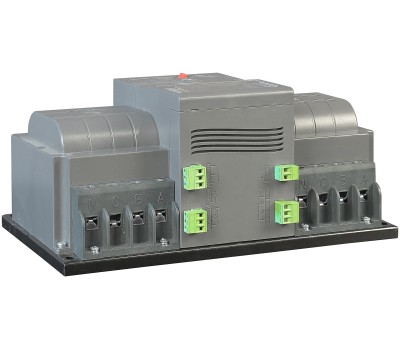

Рубильник реверсивный автоматизированный моноблочный (Блок автоматического ввода резерва АВР) CM-63/
- Доступность: На складе
- Код товара: 32942
- Артикул: 32942
- ID: 29300
- Доставка от: 390 р.
 |
Доставка Условия доставки вы можете посмотреть ТУТ |
 |
Он-лайн 24/7 Оформляйте заказ на сайте 24/7. Менеджер свяжется с Вами в рабочее время |
 |
Гарантия производителя Весь товар представленный на сайте имеет гарантию от изготовителя |
| - Диапазон рабочих температур (°C) | от -5 до +40 |
| Время переключения I-II или II-I, сек | от 1 до 99 |
| Габаритные размеры (Д;Ш;В; мм) | 276x172x124 |
| Класс защиты | IP20 |
| Класс защиты обмотки | III |
| Кол-во полюсов переключателя | 4 |
| Масса, кг | 3.5 |
| Номинальная коммутационная способность | 7,65кА |
| Номинальная отключающая способность | 5кА |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Номинальное напр., В | 400 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальный ток (А) | 63 |
| Вес брутто (кг) | 3.5 |
Компактный интеллектуальный рубильник ввода резерва со встроенным программируемым контроллером:
- Выпускается в версиях с 3 или 4 полюсами
Программирование встроенного контроллера в 8 шагов по 1-страничной инструкции
Может давать сигнал на запуск генераторной установки
Может работать самостоятельно или с внешним контроллером
Есть защита от КЗ благодаря встроенным автоматическим выключателям

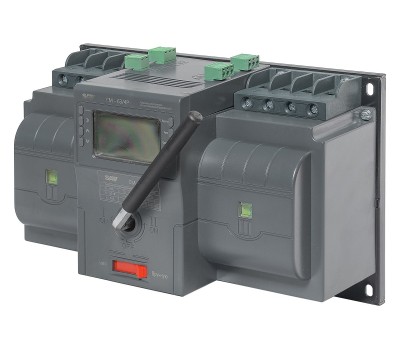

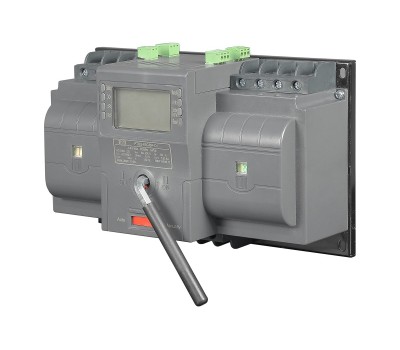

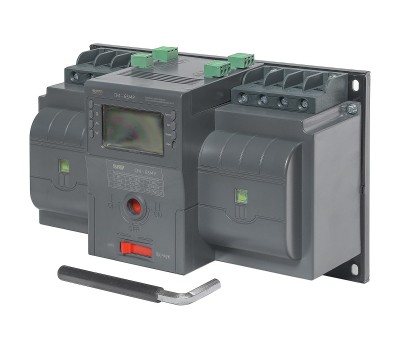

Приводится в действие электродвигателем со встроенным питанием с возможностью ручного переключения (прилагается ручка-ключ).
Срабатывает в результате:
- Потери напряжения
Обрыва фазы
Пониженного напряжения или напряжения выше нормального
Обеспечивает
- управление задержкой
управлением генератором
взаимодействие с пожарной сигнализацией
Три рабочих режима:
- FF1 - автоматический режим
FF0 - автоматический переход с нормального питания на резервное, возврат с резервного на нормальное не предусмотрен
FF2 - режим работы без автоматических переключений
ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
Свойства | Преимущества |
|---|---|
Может управлять генераторной установкой | Выполняет базовые функции шкафа АВР |
Содержит автоматические выключатели на DIN-рейке | Обеспечивает безопасность электроустановки |
Имеет внутренний источник питания в функцией резервного питания | Нет потерь на питание устройства |
Лёгкое программирование контроллера в 8 шагов | Лёгкая и быстрая первичная настройка |
Контроллер может измерять параметры всех фаз линий питания | Высокий уровень безопасности |
УСЛОВИЯ ПРИМЕНЕНИЯ
- Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев
ОРГАНЫ УПРАВЛЕНИЯ
ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА
НАЗНАЧЕНИЕ РУБИЛЬНИКА
РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS CM-63/4P/Automated transfer switch
Комплектация:
